Energimåler er et instrument som måler mengden elektrisk energi som brukes av forbrukerne. Verktøy installerer disse instrumentene på ethvert sted som hjem, industri, organisasjoner for å belaste strømforbruket med belastninger som lys, vifter og andre apparater.
Når det er ønskelig med energibesparelser i visse perioder, kan enkelte målere måle etterspørsel, maksimal bruk av strøm i et visst intervall. “Time of day”-måling gjør at elektriske priser kan endres i løpet av en dag, for å registrere bruk i perioder med høye høye kostnader og perioder med lav pris. I noen områder har målere også releer for belastningsreduksjon i etterspørselen i perioder med toppbelastning. Den mest interessante typen brukes som forhåndsbetalte strømmålere. Typer av energimåler er gitt nedenfor med forklaring
Grunnenhet for effekt er watt. Tusen watt er én kilowatt. Hvis vi bruker én kilowatt på én time, regnes det som én energienhet som forbrukes. Disse målerne måler øyeblikkelig spenning og strøm, beregner produktet og gir øyeblikkelig kraft. Denne kraften er integrert over en periode som gir energien utnyttet over den tidsperioden.
Typer energimåler
Energimålere er klassifisert i tre grunnleggende typer i henhold til ulike faktorer som:
1. Type display
2. Teknisk som enkeltfase, LT, tre faser, HT og mange flere.
3. Type bruk som innenlands, kommersiell og industriell
4. Type målepunkt
Typer mht konstruksjon
I henhold til konstruksjon energimåler klassifisert i tre typer som er gitt nedenfor.
1. Elektromekanisk induksjonstype
2. Elektronisk energimåler
3. Smart energimåler
Typer mht fase
I henhold til fase energimåler klassifisert i tre typer som er gitt nedenfor.
1. Enfase energimåler
2. Trefase energimåler

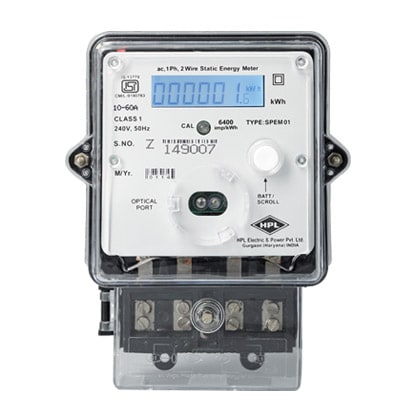

Elektronisk energimåler
Elektroniske målere viser energien som brukes på en LCD- eller LED-skjerm, og noen kan også overføre avlesninger til avsidesliggende steder. I tillegg til å måle energien som brukes, kan elektroniske målere også registrere andre parametere for belastningen og forsyningen som øyeblikkelig og maksimal brukshastighet, spenninger, effektfaktor og reaktiv effekt brukt etc.
De kan også støtte fakturering på døgnet, for eksempel ved å registrere mengden energi som brukes i rushtiden og utenfor rushtiden.
Disse er av nøyaktige, høye prosesjoner og pålitelige typer måleinstrumenter sammenlignet med konvensjonelle mekaniske målere. Den bruker mindre strøm og begynner å måle øyeblikkelig når den er koblet til last. Disse målerne kan være analoge eller digitale. I analoge målere konverteres kraften til proporsjonal frekvens eller pulsfrekvens, og den er integrert av tellere plassert inne i den.
I digital elektrisk måler måles strøm direkte av avansert prosessor. Strømmen er integrert av logiske kretser for å få energien og også for test- og kalibreringsformål. Den konverteres deretter til frekvens eller pulsfrekvens.
➢ Digital elektronisk energimåler:
Digital signalprosessor eller høyytelsesmikroprosessorer brukes i digitale elektriske målere. I likhet med de analoge målerne er spennings- og strømtransdusere koblet til en høyoppløselig ADC. Når den konverterer analoge signaler til digitale prøver, multipliseres spennings- og strømprøver og integreres av digitale kretser for å måle energien som forbrukes.
Mikroprosessor beregner også fasevinkel mellom spenning og strøm, slik at den også måler og indikerer reaktiv effekt. Den er programmert på en slik måte at den beregner energi i henhold til tariffen og andre parametere som maktfaktor, maksimal etterspørsel osv. og lagrer alle disse verdiene i et ikke-flyktig minne EEPROM.
Den inneholder sanntidsklokke (RTC) for beregning av tid for kraftintegrasjon, beregninger av maksimalt behov og også dato- og tidsstempler for bestemte parametere. Videre samhandler den med flytende krystallskjerm (LCD), kommunikasjonsenheter og andre målerutganger. Batteri leveres for RTC og andre betydelige perifere enheter for reservestrøm.
Smart energimåler
EN smart måler er en elektronisk enhet som registrerer forbruk av elektrisk energi og formidler informasjonen til strømleverandøren for overvåking og fakturering. Smarte målere registrerer vanligvis energi hver time eller oftere, og rapporterer minst daglig.
Smarte målere muliggjør toveis kommunikasjon mellom måleren og sentralsystemet. En slik avansert målerinfrastruktur (AMI) skiller seg fra automatisk måleravlesning (AMR) ved at den muliggjør toveis kommunikasjon mellom måleren og leverandøren.
Kommunikasjon fra måleren til nettverket kan være trådløs, eller via faste kablede tilkoblinger som strømlinjebærer (PLC). Trådløse kommunikasjonsalternativer i vanlig bruk inkluderer mobilkommunikasjon (som kan være dyrt), Wi-Fi (lett tilgjengelig), trådløse ad hoc-nettverk over Wi-Fi, trådløse mesh-nettverk, lavstrøms lang rekkevidde trådløs (LoRa), ZigBee (lav strømstyrke). , lav datahastighet trådløs) og Wi-SUN (Smart Utility Networks).
Det er en avansert måleteknologi som involverer plassering av intelligente målere for å lese, behandle og tilbakemelde dataene til kundene. Den måler energiforbruket, fjernkobler forsyningen til kundene og fjernstyrer maksimalt strømforbruk. Smart målesystem bruker avansert måleinfrastruktursystemteknologi for bedre ytelse.
Disse er i stand til å kommunisere i begge retninger. De kan overføre data til verktøyene som energiforbruk, parameterverdier, alarmer, etc. og kan også motta informasjon fra verktøy som automatisk måleravlesningssystem, instruksjoner om å koble til/fra, oppgradering av målerprogramvare og andre viktige meldinger.
Disse målerne reduserer behovet for å besøke mens du tar eller leser månedlig regning. Modemer brukes i disse smarte målerne for å lette kommunikasjonssystemer som telefon, trådløst, fiberkabel, kraftlinjekommunikasjon.
En annen fordel med smart måling er fullstendig unngåelse av tukling av energimåler der det er mulighet for å bruke strøm på en ulovlig måte.
