Elektromekanisk induksjonstype Energimåler
An strømmåler, strøm måler, elektrisk målereller energimåler er en enhet som måler mengden elektrisk energi som forbrukes av en bolig, en bedrift eller en elektrisk drevet enhet.

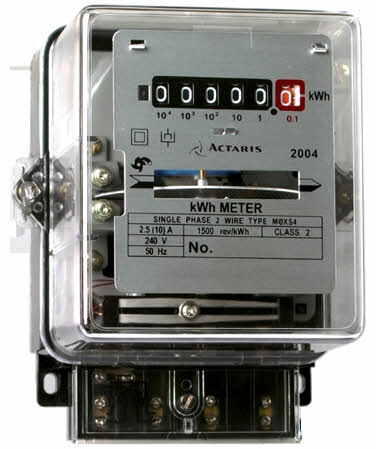

Det er den populært kjente og vanligste typen eldgamle wattimeteller. Den består av en roterende aluminiumskive montert på en spindel mellom to elektromagneter. Rotasjonshastigheten til skiven er proporsjonal med kraften og denne kraften er integrert ved bruk av tellermekanisme og girtog i. Den består av to silisiumstållaminerte elektromagneter, dvs. serie- og shuntmagneter.
Seriemagnet bærer en spole som består av få vindinger med tykk ledning koblet i serie med linje, mens shuntmagnet bærer spole med mange vindinger med tynn ledning koblet over forsyningen.
Breaking magnet er en permanent magnet som påfører kraften motsatt av normal skiverotasjon for å flytte platen i balansert posisjon og stoppe platen mens strømmen er av.
Arbeidsprinsipp:
Arbeidet med enfase induksjonstype energimålere er basert på to hovedprinsipper:
Jeg. Rotasjon av aluminiumsskive.
ii. Ordning for telling og visning av mengden energi som forbrukes.
Rotasjon av en aluminiumsskive:
Rotasjonen av metallisk disk drives av to spoler. Begge spolene er arrangert slik at den ene spolen produserer et magnetfelt proporsjonalt med spenning og den andre spolen lager et magnetfelt proporsjonalt med strømmen. Feltet som produseres av spenningsspolen er forsinket med 90° slik at virvelstrøm induseres i disken. Kraften som utøves på skiven av de to feltene er proporsjonal med produktet av den umiddelbare strømmen og spenningen i spolene.
Som et resultat av det roterer en lettvekts aluminiumsskive i en luftspalte. Men det er behov for å stoppe en disk når det ikke er strømforsyning. En permanent magnet fungerer som en brems som motvirker rotasjonen av skiven og balanserer rotasjonshastigheten med hensyn til strømforbruk.
Ordning for telling og visning av energiforbruket:
I dette systemet har rotasjonen av den flytende skiven blitt talt og deretter vist på målervinduet. Aluminiumskiven er koblet til en spindel som har et tannhjul. Dette giret driver registeret og omdreiningen til disken har blitt talt og vist på registeret som har serier av skiver og hver skive representerer et enkelt siffer. Det er et lite utstillingsvindu foran på måleren som viser avlesningen av forbrukt energi ved hjelp av urskiver. Det er en kobberskyggering ved den sentrale delen av shuntmagneten. For å få fasevinkelen mellom fluks produsert av shuntmagnet og forsyningsspenning til ca. 900, er det nødvendig med små justeringer i stedet for ringen.
